石墨模具：現代工業中的“黑色黃金”
時間：2025-10-10瀏覽次數：677在精密制造和高溫加工領域，石墨模具憑借其獨特的性能，已成為不可或缺的關鍵材料。從半導體到航空航天，從玻璃成型到金屬鑄造，石墨模具的應用幾乎滲透到現代工業的每一個角落。本文將深入探討石墨模具的特性、應用領域、制造工藝以及未來發展趨勢，揭示這一“黑色黃金”背后的科技魅力。
一、石墨模具的特性與優勢
石墨模具的核心競爭力源于其優異的物理和化學性質：
1、耐高溫性：石墨的熔點高達3650℃，在高溫環境下仍能保持結構穩定，適合熔融金屬、玻璃等高溫成型工藝。
2、導熱與導電性：石墨的導熱系數是鋼的3倍，能快速均勻傳遞熱量，同時其導電性在電子器件加工中發揮重要作用。
3、自潤滑性：石墨層狀結構賦予其低摩擦系數，可減少模具與工件的粘連，延長使用壽命。
4、化學惰性：耐酸堿腐蝕，尤其在半導體行業中可避免污染高純度材料。
5、輕量化與易加工：密度僅為銅的1/5，且可通過CNC精密雕刻成復雜形狀。
這些特性使石墨模具在效率、精度和成本上遠超傳統金屬模具。例如，在鋁合金輪轂壓鑄中，石墨模具壽命可達10萬次以上，而鋼材模具僅3萬次左右。
二、應用領域：從日常用品到科技產品
1、半導體與光伏產業：石墨模具用于單晶硅生長坩堝、LED外延片承載盤，其高純度和熱穩定性保障了芯片制造的良品率。

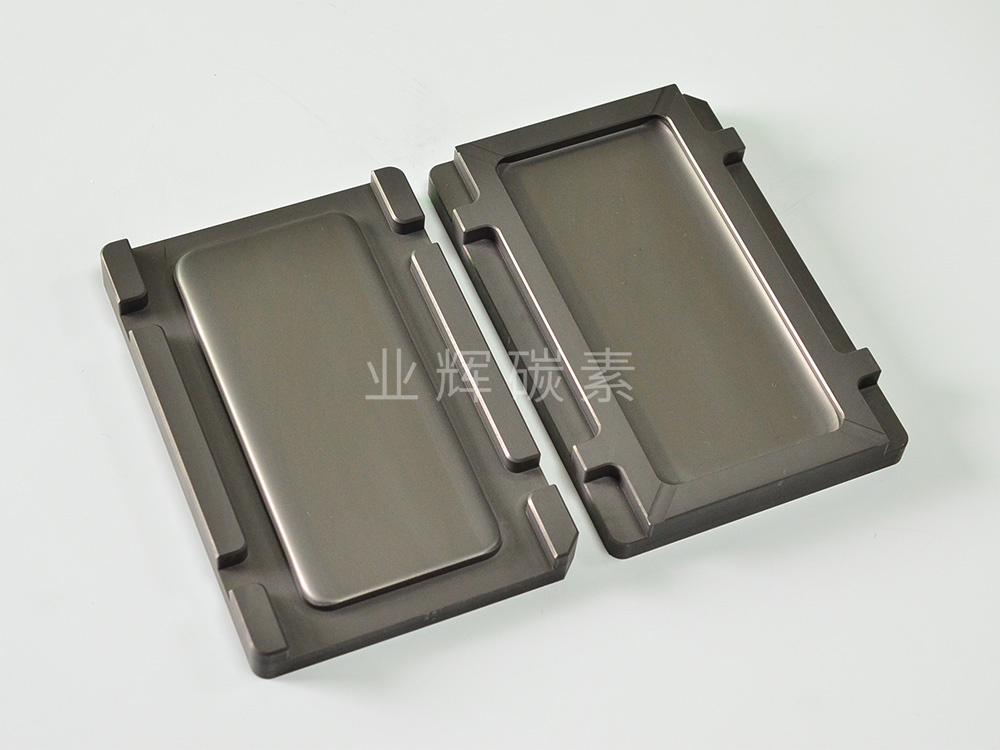

2、玻璃制造：手機屏幕玻璃的熱彎成型依賴石墨模具，其表面光潔度直接影響成品透光性。
3、金屬加工：鈦合金航天部件的等溫鍛造需石墨模具耐受1200℃以上高溫，避免金屬氧化。
4、3D打?。鹤鳛槿廴诔练e成型（FDM）的加熱底板，石墨均勻的導熱性可減少打印件翹曲。
5、新能源領域：燃料電池雙極板采用石墨模具壓制成型，兼顧導電性和氣體擴散需求。
值得一提的是，中國光伏產業的崛起推動了高端石墨模具需求。據行業數據，2024年全球光伏用石墨模具市場規模已突破50億元，年增長率達15%。
三、制造工藝：從原材料到精密模具
石墨模具的制備流程復雜，核心環節包括：
1、原料選擇：石油焦、瀝青焦等經煅燒后形成骨料，純度決定了性能。高純石墨（碳含量＞99.99%）用于半導體，而等靜壓石墨（密度≥1.8g/cm3）適合高負荷場景。
2、成型技術：
模壓成型：通過鋼模壓制石墨粉，成本低但精度有限。
等靜壓成型：液體壓力均勻施壓，制品各向同性，用于航空航天部件。
3、石墨化處理：在2800℃以上高溫爐中使碳原子重排，提升導熱性和機械強度。
4、精密加工：采用金剛石刀具進行CNC雕刻，表面粗糙度可控制在Ra0.4μm以內。
行業痛點在于大尺寸模具的均勻性控制。例如，2米以上的單晶硅坩堝需保證壁厚誤差＜0.5mm，這對燒結工藝提出很高要求。
四、挑戰與未來趨勢
盡管優勢顯著，石墨模具仍面臨三大挑戰：
1、脆性問題：抗沖擊性不足，易在劇烈熱循環中開裂。解決方案如碳纖維增強石墨復合材料正在試驗中。
2、成本壓力：高純石墨依賴進口，國產化率不足30%。新疆、內蒙古等地的石墨礦提純技術亟待突破。
3、替代材料競爭：陶瓷模具在部分領域憑借更高硬度搶占市場。
未來發展方向包括：
智能化制造：結合AI算法優化模具結構設計，減少試模次數。
綠色工藝：開發可回收石墨廢料的閉環生產系統。
多功能集成：嵌入傳感器實現模具狀態實時監控，如國外一家企業已推出帶溫度反饋的石墨壓鑄模。
總的來說，從傳統工業到戰略性新興產業，石墨模具正以“潤物細無聲”的方式推動制造業升級。隨著中國“十四五”規劃對一些產品的扶持，預計到2030年，全球石墨模具市場將突破200億元規模。這一“黑色黃金”的潛力，遠未被完全發掘。
